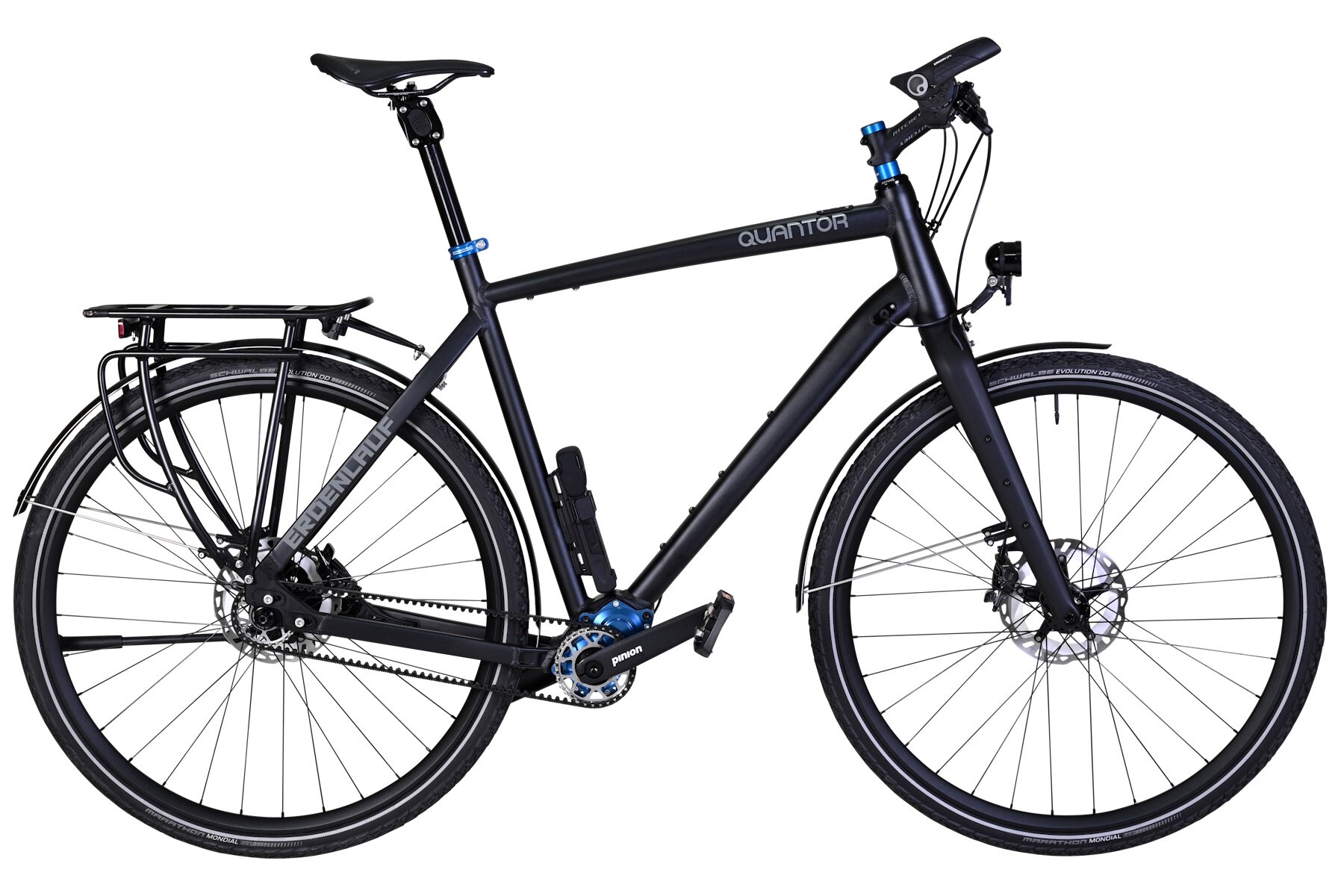

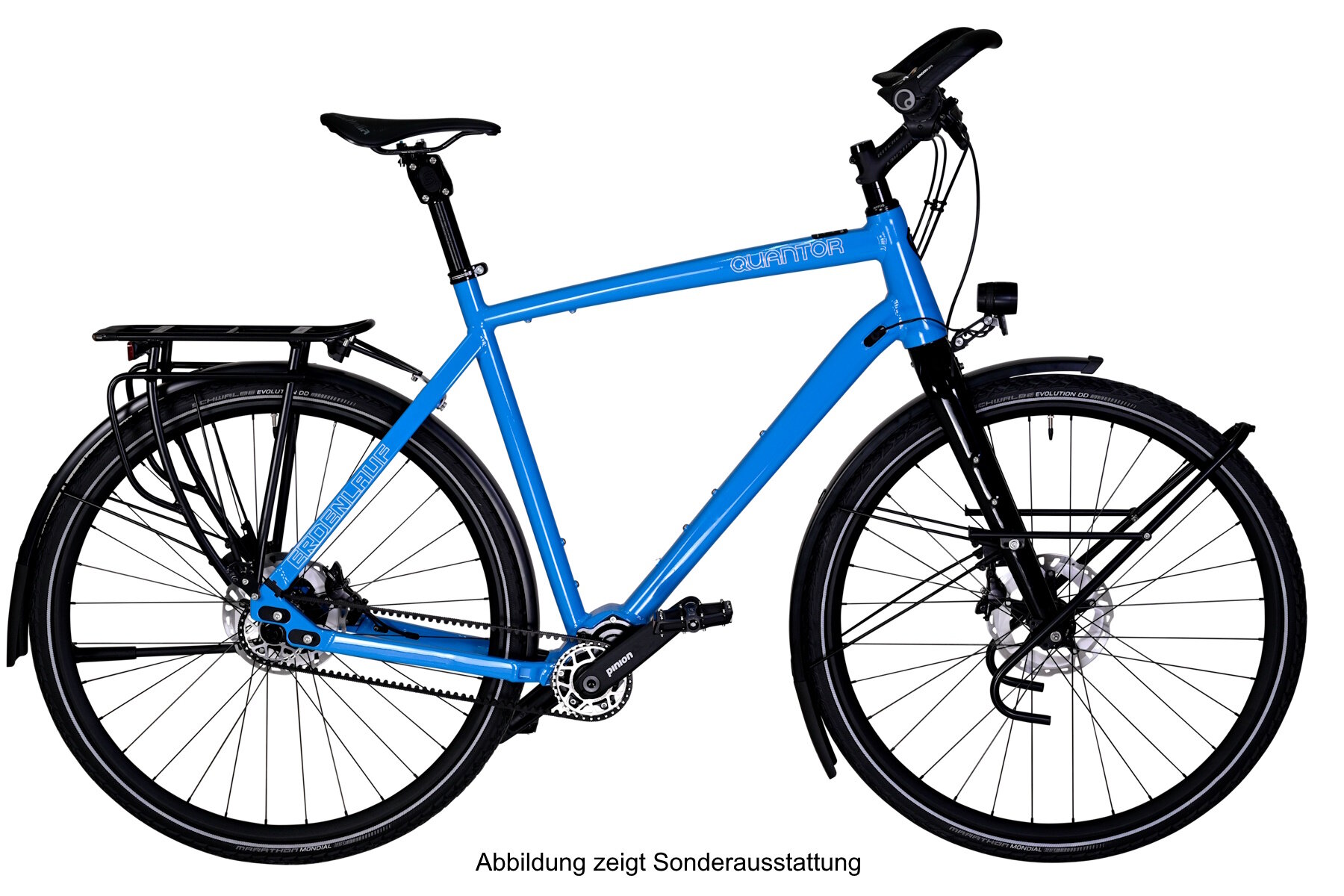

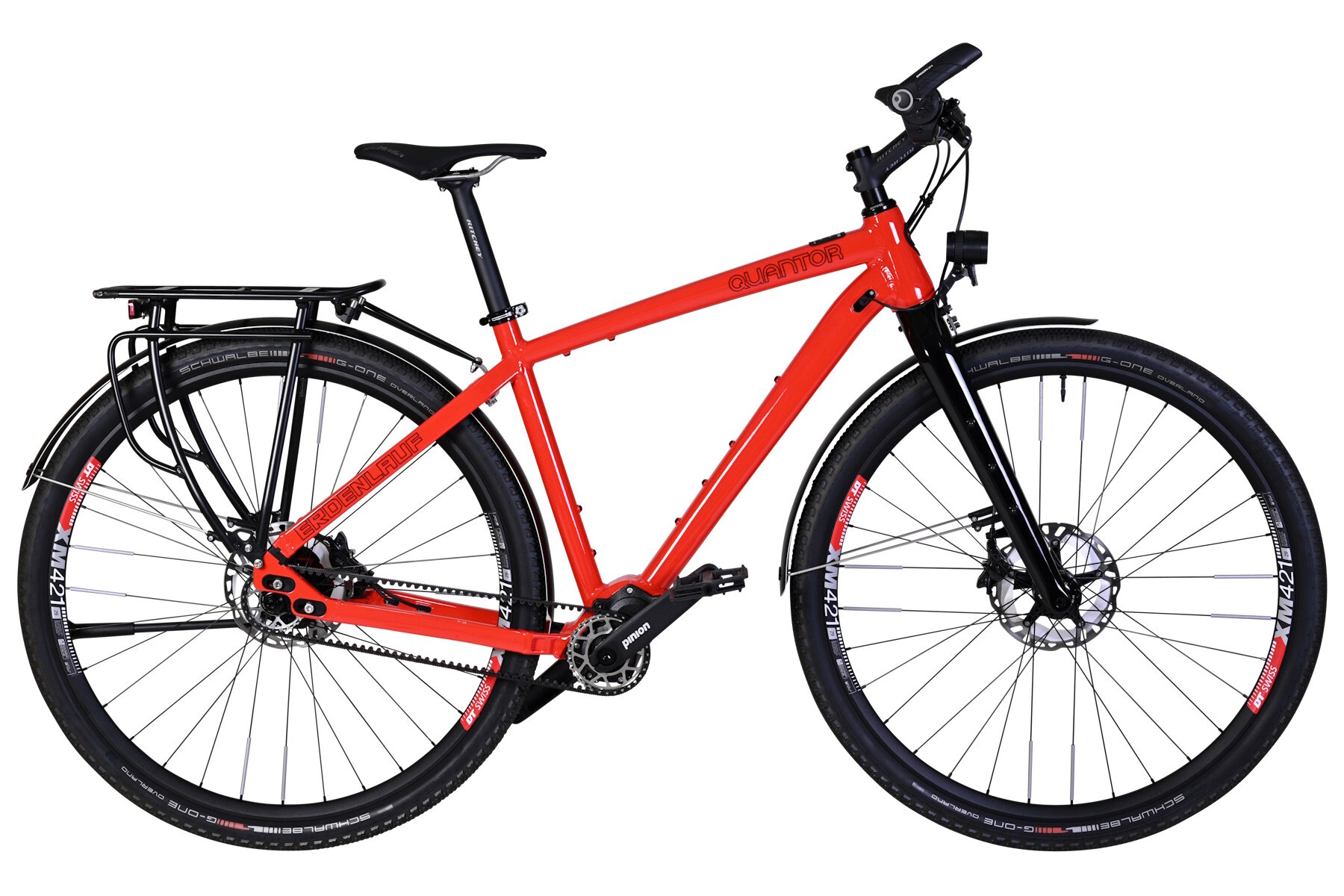

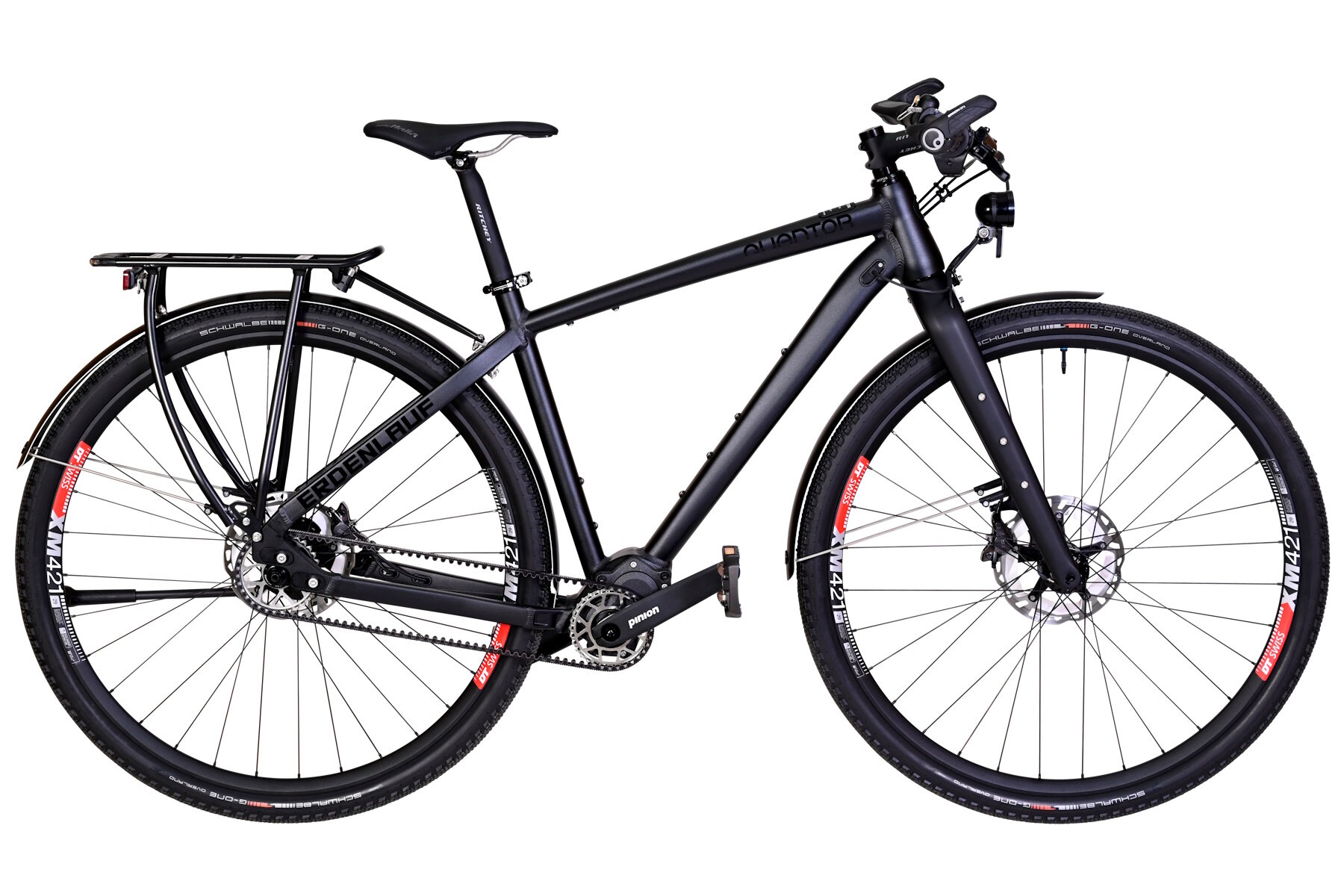

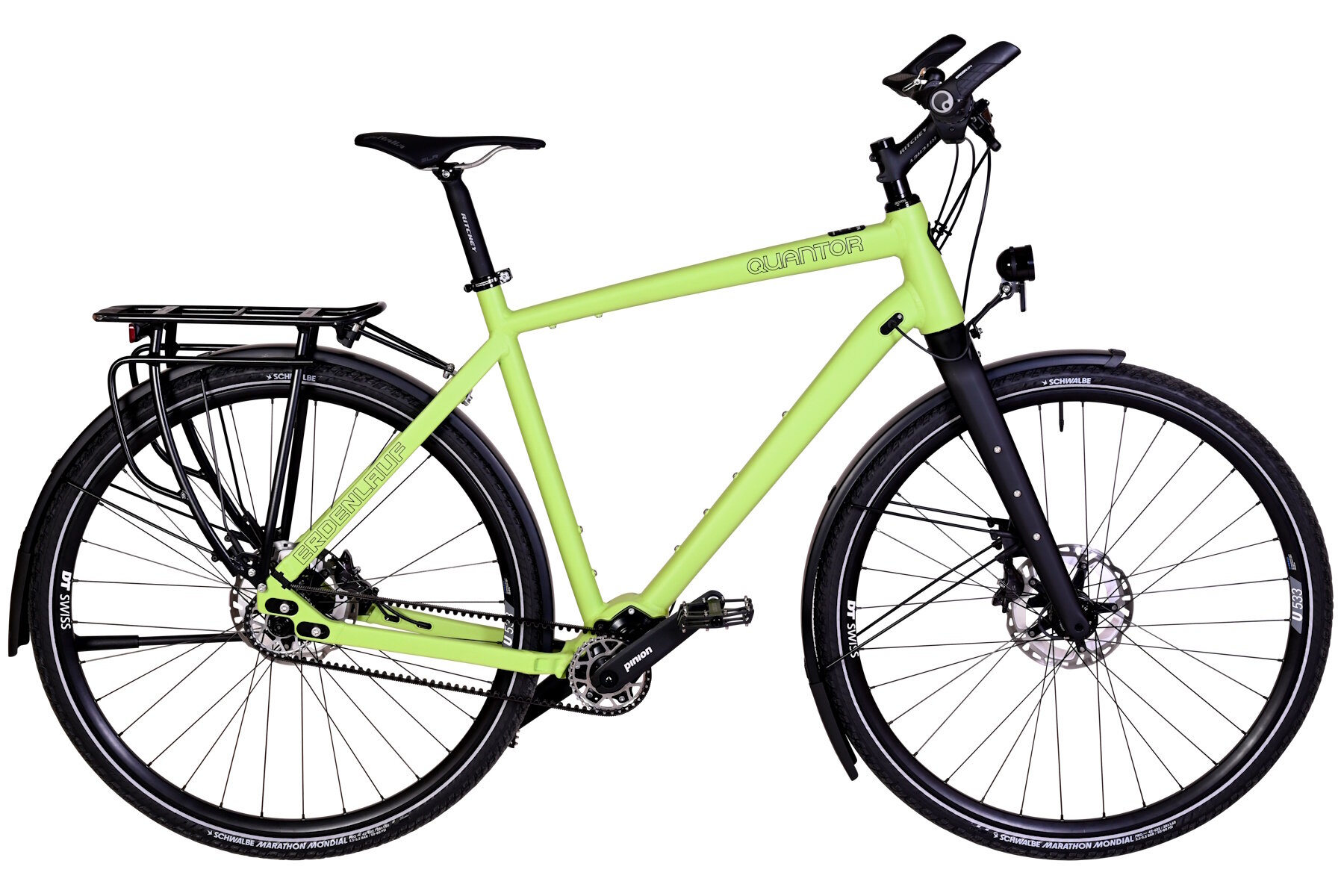

Egal ob Sie täglich zur Arbeit fahren, in Ihrer Freizeit durchs Grüne oder eine mehrwöchige Tour durch die weite Welt planen, mit unserem ERDENLAUF 7.0 sind Sie perfekt ausgestattet. Das fein abgestufte, nahezu wartungsfreie Pinion-Getriebe und die Kombination hochwertiger, vielmals in Deutschland gefertigter Komponenten ergeben eines der zuverlässigsten Räder überhaupt.
|
Rahmen:
|
ERDENLAUF 28" Aluminium
tapered Steuerrohr
verschiebbare Ausfallenden
12x142mm Steckachse von Rock Shox
innenverlegte Leitungen
|
|
Gabel:
|
ERDENLAUF 28" Aluminium
tapered Steuerrohr
15x100mm Steckachse von Rock Shox
Lowrider Ösen
|
|
Steuersatz:
|
Acros Steuersatz mit Edelstahlkugellagern
tapered, semi-integrated, mit Lenkeranschlag
|
|
Laufräder:
|
SON 28 15 Nabendynamo 15mm Steckachse
Pinion H2.R Singlespeed Nabe 12x142mm Steckachse
DT Swiss 545d 28" Felgen
Sapim Force Speichen
|
|
Bereifung:
|
Schwalbe Marathon Supreme EVO Micro Skin 28x1,6" *
Schwalbe Schläuche
|
|
Schaltung:
|
PINION C1.12 Getriebe
PINION P1.12 ** oder P1.18 Getriebe **
Gates Carbon Drive Zahnriemen 32/26T
|
|
Bremsen:
|
Shimano XT T8000 Trekking IceTec
SM-RT86 Scheiben 180 & 180m
|
|
Lenker:
|
Ergotec Riser Bar 30
|
|
Vorbau:
|
Ergotec Charisma 20° 110mm
|
|
Sattelstütze:
|
Ergotec Skalar 31,6mm
|
|
Sattel:
|
Selle Italia Flite 1990 Classic Titan *
|
|
Griffe:
|
Ergon GP3 *
|
|
Gepäckträger:
|
Racktime Shine Evo Tour *
|
|
Schutzblech:
|
SKS Edge AL
|
|
Beleuchtung:
|
B & M Lumotec IQ-X LED 100 Lux
B & M Rücklicht im Gepäckträger integriert
Tagfahrlicht + Standlicht
|
|
Ständer:
|
Pletscher Aluminium KS18
|
| Gewicht: |
13,7kg (C1.12, Gr. M , variiert je nach Ausstattung) |
* = viele weitere auf Anfrage erhältlich
** = gegen Aufpreis
Das Streben nach Perfektion macht unseren neuen ERDENLAUF Rahmen noch besser.
All unsere Erfahrungen der letzten Jahre flossen in die vollständige Neuentwicklung unseres ERDENLAUF Rahmens ein. Ein steifer Hinterbau sorgt für effizienten Vortrieb und einen perfekten Lauf der Kette oder des Zahnriemens. Optimal dimensionierte Rohre für höchste Steifigkeit, ohne den Komfort zu vernachlässigen. Aufgeräumte Optik dank innen verlegten Pinion Zughüllen, Bremsleitung und Kabel. Die verschiebbaren, CNC gefrästen Ausfallenden mit Postmount-Bremsaufnahme sind dank integrierter Spannschraube leicht verschiebbar. Mittels zwei großen M8 Schrauben werden die Ausfallenden formschlüssig am teilbaren Hinterbau befestigt. Dies verhindert Geräusche und Vibrationen beim Bremsen. Die bewährte, klassische Geometrie wurde 1:1 beibehalten.
Und weil wir davon absolut überzeugt sind, erhältst du auf unseren ERDENLAUF Rahmen 5 Jahre Garantie!
Das ERDENLAUF bietet folgende Highlights:
- vollständig innenverlegte Leitungen
- verschiebbares Ausfallende zum Spannen von Riemen / Kette
- teilbarer Hinterbau (für Riemenantrieb)
- 2,25" Reifenfreiheit
- tapered Steuerrohr
- semi-integrierter Steuersatz
- X-12 Schnellspann-Steckachse 12x142mm
- zwei Flaschenhalteraufnahmen (3. optional)
- Aufnahme für Gepäckträger und Schutzblech
- integrierte KSA 18 Ständeraufnahme
- 5 Jahre Garantie
Farben
Standardfarben (ohne Aufpreis)
- schwarz eloxiert
- silber eloxiert
Wunschfarben (gegen Aufpreis)
- über 200 Farben als Pulverbeschichtung in matt oder glänzend entsprechend dem RAL Farbsystem
Geometrie
|
Größe
|
Größe S |
Größe M |
Größe L |
Größe XL |
|
Steuerrohrwinkel
|
70,0° |
70,5° |
71,0° |
71,5° |
|
Sattelrohrwinkel
|
72,5° |
72,5° |
72,5° |
72,5° |
|
Tretlagerhöhe
|
-70mm |
-70mm |
-70mm |
-70mm |
|
Sattelrohrlänge
|
480mm |
520mm |
560mm |
600mm |
|
Oberrohrlänge (horizontal)
|
550mm |
570mm |
590mm |
610mm |
|
Steuerrohr
|
130mm |
150mm |
170mm |
190mm |
|
Radstand
|
1035mm |
1051mm |
1066mm |
1081mm |
|
Kettenstrebenlänge (direkt)
|
min. 440mm |
min. 440mm |
min. 440mm |
min. 440mm |
|
Reach |
365mm |
378mm |
391mm |
405mm |
|
Stack
|
588mm |
609mm |
630mm |
651mm |
SCHALTUNG
Für alle, die ein immer einsatzbereites Fahrrad haben möchten, bauen wir das QUANTOR ERDENLAUF mit dem innovativen Getriebe von Pinion auf.
Die PINION Vorteile:
- echte Gänge ohne Überschneidungen mit gleichmäßiger Gangabstufung
- C1.12: 12-Gänge mit 17,7% Gangsprung und 600% Übersetzungsbandbreite
- P1.12: 12-Gänge mit 17,7% Gangsprung und 600% Übersetzungsbandbreite
- P1.18: 18-Gänge mit 11,5% Gangsprung und 636% Übersetzungsbandbreite
- Blitzschnelles Schalten beliebig vieler Gänge in jeder Fahrsituation
- Auf Nummer Sicher: Ein gedichtetes, stabiles Gehäuse schützt das Getriebe vor Verschmutzung und Beschädigung
- Extrem wartungsarm: Das Getriebe arbeitet im Ölbad und ist für eine Laufleistung von min. 60.000 km ausgelegt
- Lange Ölwechselintervalle: Alle 10.000 km / einmal jährlich
- 2 Jahre Garantie beim C-Getriebe und 5 Jahre beim P-Getriebe (Garantiebestimmungen siehe Pinion Homepage)
- Optimale Massenverteilung: Ein tiefer, zentraler Schwerpunkt und ein leichteres Hinterrad verbessern Handling, Federung und Fahrdynamik
Das ERDENLAUF 7.0 wird serienmäßig mit Gates Carbon Drive CDX Zahnriemen ausgeliefert.
Vorteile Gates CDX Zahnriemen:
- sehr leise
- keine Schmierung = kein Dreck
- nahezu wartungsfrei
- extrem verschleißarm
- Laufleistung ca. 10.000 - 30.000 km
- kein Kettenschutz notwendig
GABEL
Leichte Aluminium Starrgabel mit tapered Schaft und guten Dämpfungseigenschaften. Die 15x100mm Steckachse sorgt für eine hohe Steifigkeit speziell beim Bremsen sowie für einfachen Ein- und Ausbau des Vorderrads ohne schleifende Bremse. Natürlich mit Ösen für einen Lowrider Träger mit Gepäcktaschen vorn.
LAUFRADSATZ
Ausgelegt auf höchste Zuverlässigkeit. Die spezielle, verstärkte Singlespeed Nabe von Pinion gepaart mit dem äußerst zuverlässigen und leicht laufenden SON 28 15 Nabendynamo aus Tübringen werden in Handarbeit mit DT Swiss Trekking Felgen aufgebaut. Dabei wird jede Speiche während des Einspeichens von Hand auf die optimale Speichenspannung eingestellt. Unsere individuellen QUANTOR Laufräder bilden immer eine Einheit, diese ist perfekt auf das Rad abgestimmt.
REIFEN
Du hast die Wahl - Wähle deine Reifen passend für deinen Einsatzzweck und deinen Geschmack!
Was ist, wenn du nicht weißt, welcher Reifen für dich passt? Kein Problem. Wir helfen dir gerne bei der Auswahl des richtigen Reifens.
LENKER und VORBAU
Für 100%ige Lenkpräzision und ergonomisch perfekte Haltung verwenden wir am ERDENLAUF 7.0 einen Ergotec Lenker und Vorbau. Die Lenkerbreite wird individuell abgestimmt.
SITZBEREICH
Der Klassiker schlechthin, der Selle Italia Flite 1990 Klassik Sattel ist wie sein Name schon sagt, seit Jahrzehnten einer der am meisten verkauften Sättel. Ein hochwertiger Bezug aus Vollnarbleder sowie ein Gestell aus Titan zeichen diesen Sattel aus. Bei der Sattelstütze setzen wir auf eine zum Cockpit passende Ergotec Sattelstütze.
Für Frauen bieten wir verschiedene Lady Sättel an.
